Heißkanal-Präzisionssteuerungssystem für Formen

Im Bereich der Formen mit Heißkanal-Präzisionssteuerungssystemen ähneln herkömmliche Kaltkanäle unkontrollierbaren Flüssen, die unweigerlich Ausschuss, Energieverluste und Qualitätsschwankungen erzeugen. Im Gegensatz dazu stellen Heißkanalsysteme die präzise Kunst des „Fluid-Sculpting“ dar – sie stellen sicher, dass geschmolzener Kunststoff in optimalem Zustand bleibt, bevor er den Formhohlraum erreicht. Diese Kerntechnologie ermöglicht keinen Ausschuss, kurze Zyklen und eine qualitativ hochwertige Produktion. Die Seele eines außergewöhnlichen Heißkanalwerkzeugs liegt jedoch nicht nur in seinen Heißkanalkomponenten, sondern auch im tiefen Verständnis, der Konstruktion, der Integration und den Steuerungsmöglichkeiten des Heißkanalsystems.

Ningbo Weishuo hebt die Heißkanaltechnologie auf eine strategische Ebene. Wir sind nicht nur Formenbauer, sondern Ingenieure und Manager für das Fließverhalten von Kunststoffen. Durch die enge Zusammenarbeit mit den weltweit führenden Heißkanalmarken und die Nutzung unserer robusten internen CAE-Funktionen (Mold Flow Analysis) liefern wir maßgeschneidertes Design und Systemintegration. Wir sind bestrebt, jede Heißkanalform in eine stabile, effiziente und intelligente „Mikrochemieanlage“ zu verwandeln und eine nahezu perfekte Produktausbeute vom ersten Schuss bis hin zu Hunderttausenden von Schüssen zu gewährleisten.

Kernfunktionen der Technologie: Über „Heizung“ hinaus eine „intelligente Steuerung“ erreichen

1. Unabhängige Präzisionstemperaturregelungstechnologie für mehrere Zonen
Herausforderung: Komplexe Produkte mit erheblichen Wandstärkenschwankungen zwischen den Zonen erfordern einen deutlichen Temperaturausgleich für die Schrumpfung; Wärmeempfindliche Materialien (z. B. PC, PMMA) weisen eine extreme Empfindlichkeit gegenüber Temperaturschwankungen auf.
Lösung: Implementieren Sie Systeme zur „unabhängigen Temperaturregelung pro Düse“ oder sogar zur „Mehrsegment-Düsentemperaturregelung“. Nutzen Sie schnell reagierende, hochstabile Heizschlangen und Thermoelemente in Kombination mit PID-adaptiven Algorithmen, um Temperaturschwankungen an jedem Kontrollpunkt innerhalb von ±0,5 °C streng zu kontrollieren und so die grundlegende thermische Umgebungssicherung für qualitativ hochwertiges Formen zu gewährleisten.
2. Dynamisches Druck- und Sequenzkontrollsystem
Herausforderung: Ungleichmäßiges Befüllen der Kavitäten in Formen mit mehreren Kavitäten oder Produkte, die bestimmte Füllsequenzen erfordern, um Bindenähte zu beseitigen und Festigkeit sicherzustellen.

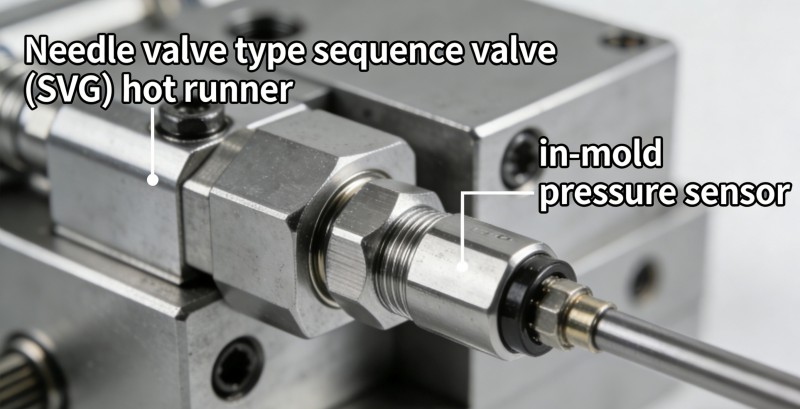

Lösung: Integrieren Sie „Sequential Valve Gate (SVG)-Heißkanäle“ mit „In-Mold-Drucksensoren“. Steuern Sie die Öffnungssequenz und den Hub jedes Ventilverschlusses programmgesteuert, um die Schmelzeflusspfade aktiv zu steuern. In Kombination mit Echtzeit-Rückmeldung des Werkzeuginnendrucks zur Anpassung der Einspritzparameter wird ein echtes wissenschaftliches Formen erreicht.

Auswuchten des Läufersystems und Entwurf zur Optimierung der Scherwärme

Herausforderung: Eine unsachgemäße Kanalkonstruktion führt zu einer Überhitzung/Zersetzung des Kunststoffs (gelbe Linien, schwarze Flecken) oder zu einem übermäßigen Fülldruckverlust.
Lösung: Führen Sie auf der Grundlage einer Formflussanalyse eine rheologische Optimierung des Angusskanaldurchmessers, der Übergangswinkel und der Düsenöffnung durch. Sorgen Sie für glatte Kanalwände, kontrollierbare Schererwärmung und minimierten Strömungswiderstand. Verwenden Sie für Materialien, die zu Zersetzung neigen, Spezialdüsen mit großen Öffnungen und kleinen Kegelwinkeln.

Integrierte intelligente Überwachung und vorbeugende Wartung

Herausforderung: Ausfälle des Heißkanalsystems (z. B. Beschädigung der Heizung, Fehlfunktion des Thermoelements) sind schwer vorherzusagen und führen häufig zu Chargenausschuss.
Lösung: Integrieren Sie ein Modul zur Überwachung des Zustands des Heißkanalsystems in die Form und ermöglichen Sie so die Echtzeitüberwachung von Strom, Widerstand, Leistung und Erdungsisolationsstatus für jeden Stromkreis. Die Daten werden über eine Industrial Internet of Things (IIoT)-Schnittstelle in das MES-System hochgeladen und ermöglichen so eine vorausschauende Wartung. Es werden frühzeitig Warnungen ausgegeben, bevor Ausfälle auftreten, wodurch ungeplante Ausfallzeiten vermieden werden.

Demonstration des außergewöhnlichen Werts von Heißkanalformen

Typische Anwendungsfelder mit hohem Mehrwert

Präzisionselektronik und Steckverbinder: Mehrpolige Fine-Pitch-Produkte, die keinen Grat und minimale Formbelastung erfordern.
Optische und Beleuchtungskomponenten: Linsen, Lichtleiter usw., die keine Fließspuren, keine Wellen, eine ultrahohe Lichtdurchlässigkeit und Maßhaltigkeit erfordern.
Medizin- und Verpackungsgeräte: Dünnwandige Behälter, Reagenzgläser usw., die Sterilität, kontaminationsfreie Eigenschaften, hohe Festigkeit und Empfindlichkeit gegenüber Eigenspannungen erfordern.
Hochwertige ästhetische Komponenten: Automobilinnenräume, Geräteverkleidungen usw., anspruchsvolle Oberflächen der Klasse A, frei von Bindenähten, Einfallstellen oder anderen Mängeln.

5. Unser Serviceprozess: Von der thermischen Analyse bis zur stabilen Massenproduktion

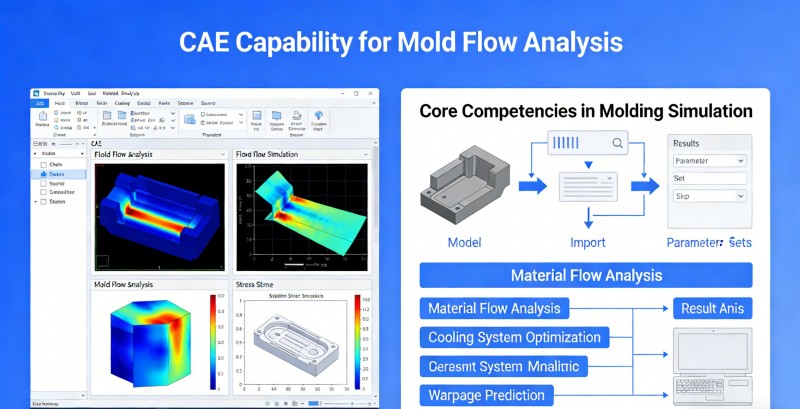

1. Detaillierte Formflussanalyse (CAE): Führen Sie vor der Formkonstruktion umfassende Heißkanalsystemsimulationen durch, um Füllung, Haltedruck, Kühlung, Verzug und Scherwärme vorherzusagen und die Düsenanordnung und -abmessungen zu optimieren.
2. Systemauswahl und kundenspezifisches Design: Wählen Sie basierend auf Analyseergebnissen und Produkteigenschaften die am besten geeignete Heißkanalmarke und das am besten geeignete Modell (Stiftventil/offen, große Düse/Mikrodüse) aus oder passen Sie sie an.
3. Integriertes Design und Präzisionsbearbeitung: Basierend auf dem Heißkanalsystem führen wir ein ganzheitliches Formendesign durch, das Struktur, Kühlung und Entlüftung integriert und so hochpräzise Installationstoleranzen während der Bearbeitung gewährleistet.
4. Wärmeausgleich und Prozessoptimierung vor Ort: Heißkanalspezialisten arbeiten mit Spritzgussingenieuren zusammen, um Temperatur, Druck und Timing vor Ort sorgfältig abzustimmen und so das optimale Prozessfenster festzulegen.
5. Langfristiger technischer Support und Datendienste: Bieten Sie fortlaufende Wartungsanleitungen und Unterstützung bei der Fehlerbehebung für Heißkanalsysteme sowie wichtige Prozessdatenberichte während der Produktion.

Häufig gestellte Fragen (FAQ)

F1: Heißkanalformen erfordern eine höhere Anfangsinvestition. Wie berechnen Sie ihren Return on Investment (ROI)?
A1: Die ROI-Berechnung erfordert eine umfassende Betrachtung: 1) Materialeinsparungen: Jährliche Reduzierung der Rohstoffkosten; 2) Effizienzgewinne: Zusätzlicher Output durch kürzere Zykluszeiten; 3) Ertragsverbesserung: Kosteneinsparungen durch weniger Ausschuss; 4) Einsparungen bei der Nachbearbeitung: Eliminierte Arbeits- und Energiekosten für das Schleifen und Trocknen des Angussmaterials. Bei Großserienproduktion, teuren Rohstoffen oder Produkten mit strengen Qualitätsanforderungen kann sich die zusätzliche Investition in Heißkanalformen in der Regel innerhalb von 6–18 Monaten amortisieren. Wir können ein detailliertes ROI-Analysemodell bereitstellen.

F2: Sind Heißkanalsysteme anfälliger für Leckagen (Tropfen) oder Verstopfungen?
A2: Durch präzises Design und Kontrolle sind die Risiken äußerst gering. Leckagen sind in erster Linie auf eine unzureichende Passgenauigkeit zwischen Düse und Form oder auf Temperaturinstabilität zurückzuführen, die wir durch Präzisionsbearbeitung und Temperaturregelung im geschlossenen Regelkreis beheben. Verstopfungen entstehen häufig durch falsche Temperatureinstellungen, die zu Materialverschlechterung führen, oder durch falsche Abschaltverfahren. Wir legen standardisierte SOPs für das Anfahren, Herunterfahren und den Materialwechsel fest und empfehlen die Verwendung spezieller Heißkanal-Reinigungscompounds für die regelmäßige Wartung, um einen langfristigen Systemfluss sicherzustellen.

F3: Sind Heißkanalformen für Produkte geeignet, die häufige Farbwechsel erfordern?
A3: Ja, erfordert aber einen wissenschaftlichen Ansatz. Bei häufigen Farbwechseln muss Restmaterial im Heißkanalsystem vollständig ausgespült werden. Wir empfehlen die Einführung eines Heißkanaldesigns mit „schnellem Farbwechsel“, wie z. B. den Einsatz torpedoartiger Düsen mit starker Farbwechselfähigkeit und die Optimierung der Oberflächenbeschaffenheit der Kanalwände. Darüber hinaus bieten wir validierte, effiziente Farbwechselverfahren, um Umrüstzeiten und Materialverschwendung zu minimieren.

F4: Mit welchen Heißkanalmarken arbeiten Sie hauptsächlich zusammen? Können Sie unsere bevorzugte Marke für vorhandene Geräte übernehmen?
A4: Wir pflegen stabile Partnerschaften mit Marken wie YUDO (Hot Tech). Basierend auf Ihren Produktanforderungen, Ihrem Budget und den vorhandenen Geräteschnittstellen können wir Ihnen die am besten geeignete Marke empfehlen. Wir sind auch vollständig in der Lage, andere spezifizierte Heißkanalsysteme zu integrieren, um eine nahtlose Kompatibilität zwischen der Form und Ihrer Fabrikausrüstung sicherzustellen.
