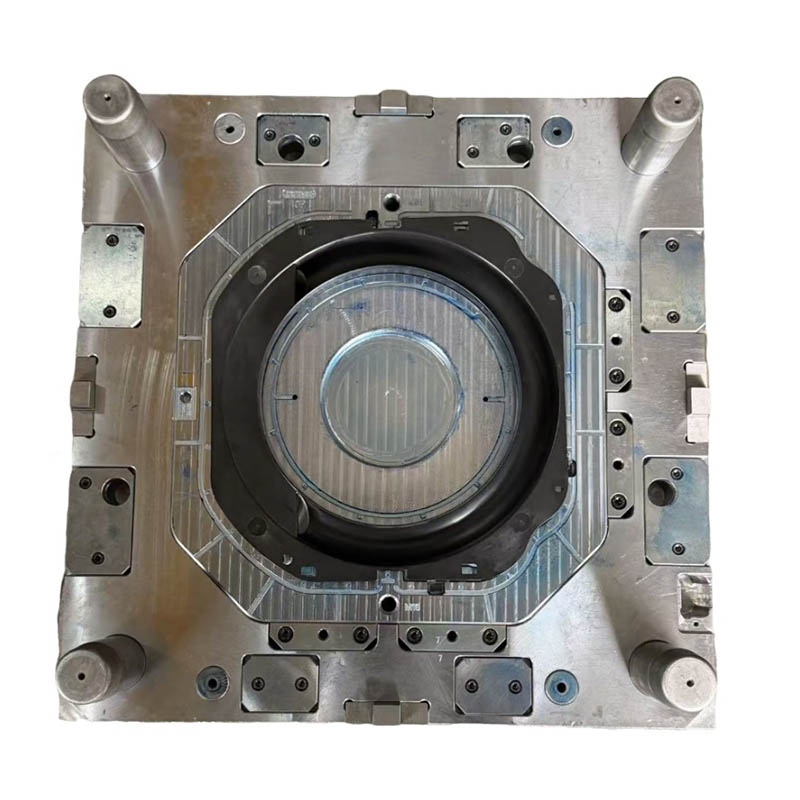

Große Waschmaschinen-Türring-Spritzgussform

Die Spritzgussform für den Türring einer großen Waschmaschine dient als kritische Schnittstelle zwischen dem Schrank und der Glastür und wirkt sich direkt auf die Leckageverhinderung, die Geräuschreduzierung und die Ästhetik des Geräts aus. Gefordert sind eine präzise Dichtlippenausbildung, eine einwandfreie Oberflächenbeschaffenheit und eine fehlerfreie Montage bei unterschiedlichsten Schranktypen trotz komplexer Geometrien.

Aufgrund unserer jahrelangen praktischen Erfahrung mit großen Haushaltsgerätemarken wie Samsung, Haier und Hisense verstehen wir die Kernanforderungen für die Massenproduktion von Türdichtungen genau. Wir liefern nicht nur Formen, sondern ein ausgereiftes System, das auf „stabile Massenproduktion“ und „Kostenkontrolle“ ausgerichtet ist. Von der ersten Entwurfsphase an nutzen wir Tools wie die Formflussanalyse, um die Füllbalance und die Gleichmäßigkeit der Kühlung zu optimieren und so Verzug und kosmetische Mängel grundsätzlich zu verhindern, um sicherzustellen, dass die Formen langfristigen Produktionsherausforderungen standhalten.

Technische Kernmerkmale: Entwickelt für eine stabile Massenproduktion

Ausgewogenes Kühlsystem sorgt für eine gleichmäßige Dichtlippe
Herausforderung: Ein ungleichmäßiger Anschnittringquerschnitt führt zu einer schnellen Abkühlung in dünnwandigen Dichtlippenbereichen im Vergleich zu einer langsameren Abkühlung in dickwandigen Abschnitten. Dieses Ungleichgewicht führt zu Produktverwerfungen, Schwankungen der Dichtlippenabmessungen und einer Beeinträchtigung der langfristigen Zuverlässigkeit der Dichtung.

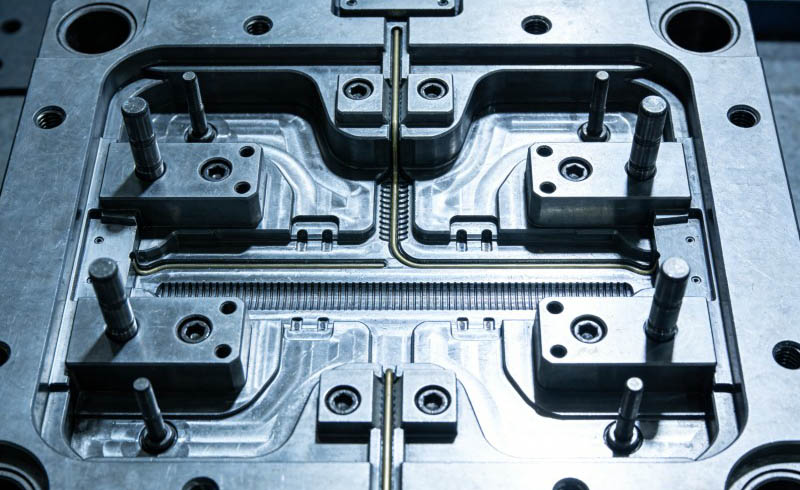

Lösung: Implementierung eines differenziellen Zonenkühlungsdesigns. Wichtige Funktionsbereiche wie Dichtlippen und Montageschlitze verfügen über unabhängige, hocheffiziente Kühlkreisläufe. Dadurch wird ein allgemeines thermisches Gleichgewicht erreicht, wodurch Schrumpfung und Verformung wirksam kontrolliert werden, um die Dimensionsstabilität der Dichtungskomponenten in jedem Formteil zu gewährleisten.

Umfassende Entlüftungslösung zur Beseitigung von Oberflächenfehlern
Herausforderung: Komplexe Torringgeometrie mit großer projizierter Fläche, die anfällig dafür ist, dass Luft hinter Rippen oder auf gekrümmten Oberflächen eingeschlossen wird, was sichtbare Mängel wie Anbrennen, Glanz oder kurze Schüsse verursacht, die zu Ausschuss führen.

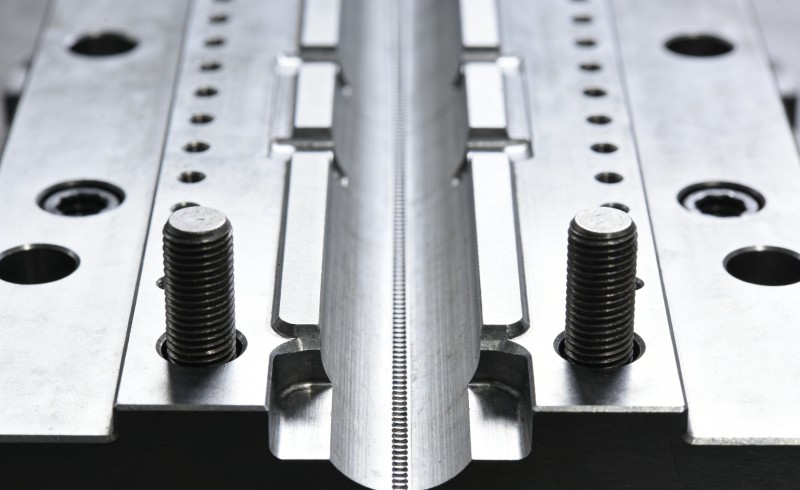

Lösung: Implementieren Sie ein kombiniertes Entlüftungsnetzwerk mit „Trennlinienentlüftungen + Einsatzentlüftungen + Auswerferstiftentlüftungen“. Anhand einer Formflussanalyse werden präzise Entlüftungsöffnungen an allen Schmelzenden positioniert, um eine reibungslose Luftabsaugung aus den Hohlräumen zu gewährleisten. Dadurch werden optische Mängel, die durch eingeschlossene Luft verursacht werden, grundsätzlich beseitigt und die Ausbeute beim ersten Durchgang verbessert.

Auswurfmechanismus für schonendes, beschädigungsfreies Entformen des Türrings

Herausforderung: Türringe bestehen oft aus weichen Gummimaterialien wie TPE und weisen mehrere Hinterschnitte auf, wodurch sie beim Auswerfen anfällig für Verformungen, Kratzer oder Risse sind.
Lösung: Implementierung einer Primärlösung, die „gasunterstützten Auswurf + großflächige Auswurfblöcke“ kombiniert. Beim Öffnen der Form wird zunächst Druckluft eingeleitet, um die Vakuumanhaftung zu beseitigen, gefolgt von einer stabilen und ausgewogenen Auswurfkraft, die durch großflächige Auswerferblöcke bereitgestellt wird. Bei komplexen Hinterschnitten kamen bewährte Lösungen wie Schrägauswerfer oder Innenabzieher zum Einsatz, um eine reibungslose und beschädigungsfreie Teileentnahme zu gewährleisten.

Formhohlraumverfahren für eine dauerhaft hochglänzende/matte Oberfläche

Herausforderung: Als äußeres Bauteil benötigt der Türring eine gleichmäßig glatte Oberfläche (Hochglanz- oder Feinmatt-Finish), die dem Verschleiß über Hunderttausende Formzyklen standhält und Kratzer oder Schleifspuren verhindert, die den Glanz beeinträchtigen.
Lösung: Hohlräume werden aus hochwertigem, poliertem Stahl hergestellt, der für die Massenproduktion optimiert ist. Kundenspezifische Oberflächengüten werden durch spezielle Polier- oder Ätzverfahren erzielt. Bewegliche Komponenten wie Schieber und Schrägauswerfer werden einer Hochhärtebehandlung und einer präzisen Passung unterzogen, um Hohlraumriefen bei längerem Betrieb zu verhindern und ein stabiles Erscheinungsbild zu gewährleisten.

Unsere Fähigkeiten und Serviceprozesse

Wir bieten End-to-End-Dienstleistungen vom Design bis zur Auslieferung der Massenproduktion:

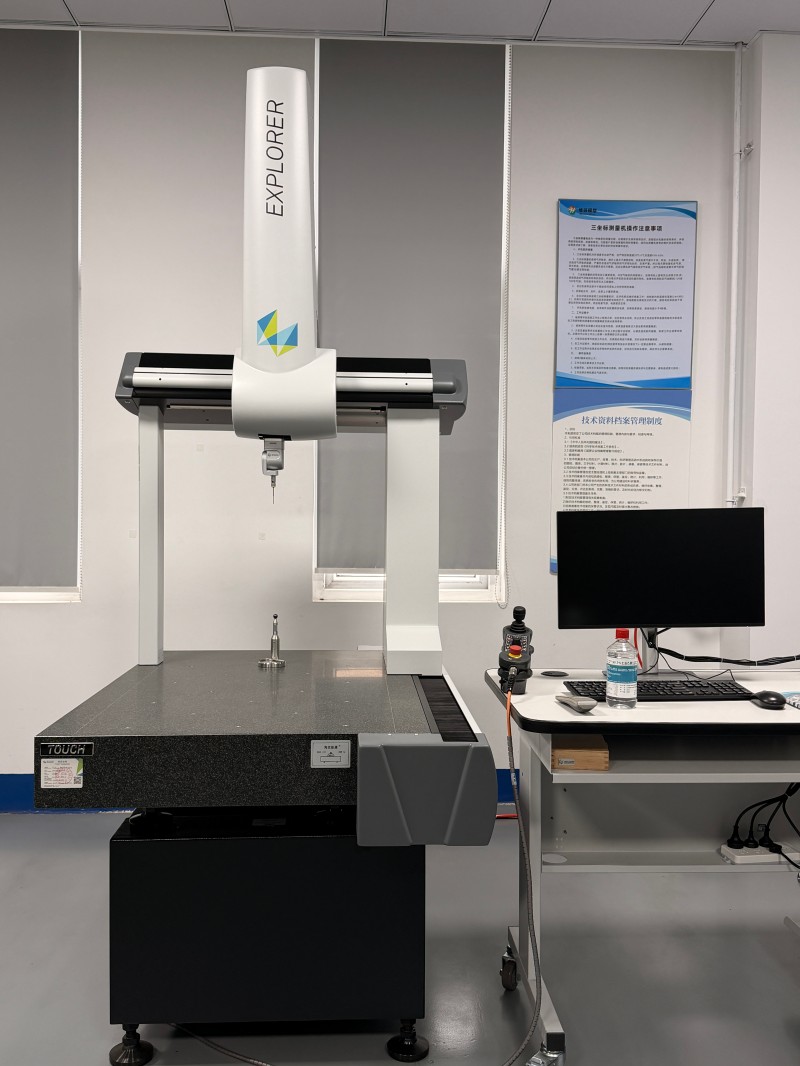

Qualitätssicherung: Vor dem Versand werden kritische Abmessungen einer CMM-Inspektion und kontinuierlichen stabilen Produktionstests unterzogen, um eine zuverlässige Massenproduktionsfähigkeit sicherzustellen.

Häufig gestellte Fragen (FAQ)

F1: Was ist der typische Entwicklungszyklus für Türrahmenformen, wie sie von Haier oder Samsung verwendet werden?
A1: Basierend auf bewährten Projekterfahrungen beträgt der Standardzyklus für eine Türrahmenform, die für die Massenproduktion ausgelegt ist – vom Entwurf bis zum T1-Muster – etwa 8–11 Wochen. Spezifische Zeitpläne hängen von der Anzahl der Hohlräume, der strukturellen Komplexität und den Anforderungen an die Oberflächenbeschaffenheit ab.

F2: Wie lang ist die Lebensdauer und der Wartungszyklus der Form?
A2: Unsere Designziele sehen Formen vor, die eine stabile Produktion von mehr als 300.000 Zyklen ermöglichen (für Materialien wie PP, TPE). Durch optimale Stahlauswahl, Wärmebehandlung und Schutzkonstruktionen für bewegliche Teile behalten Formen bei ordnungsgemäßer Wartung langfristig ihre Präzision. Wir bieten klare Wartungsrichtlinien.

F3: Wie stellen Sie die Montagekompatibilität zwischen Türringen und Waschmaschinengehäusen verschiedener Marken sicher?
A3: Erfahrung ist der Schlüssel. Wir haben zahlreiche Türringformen entwickelt und sind mit den gängigen Gehäusepassformstandards vertraut. Bei der Entwicklung legen wir großen Wert auf die Analyse und Validierung aller Einbaupunkte, Schnappabmessungen und Dichtungslippentoleranzen. Für die eigentliche Prüfung der Maschinenmontage wird ein T1-Muster zur Verfügung gestellt, um die perfekte Übereinstimmung zu bestätigen.

F4: Wie werden Designänderungen gehandhabt, wenn sie später im Produktlebenszyklus erforderlich sind?
A5: Wir verstehen die Notwendigkeit von Produktiterationen. Unser Veränderungsprozess ist effizient und transparent:
Sie stellen die Änderungsdaten bereit → Wir bewerten technische Auswirkungen und schlagen Änderungslösungen mit Angeboten vor → Nach Bestätigung implementieren wir Änderungen und führen eine Überprüfung der Umformung durch. Wir verfügen über umfangreiche Erfahrung im Umgang mit gängigen Designänderungen.
