Präzisionsformen für Strukturkomponenten für kleine Haushaltsgeräte

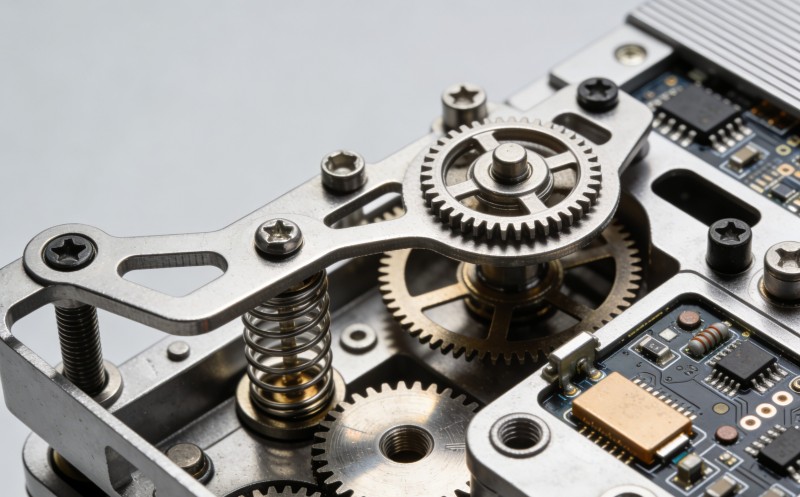

Das außergewöhnliche Erlebnis von Kleingeräten beruht nicht nur auf der eleganten Ästhetik, sondern auch auf der effizienten, leisen und zuverlässigen Zusammenarbeit Tausender interner Präzisionsstrukturkomponenten. Das winzige Spiel eines Zahnrads, die präzise Kraft eines Riegels oder die ultimative Glätte eines Luftkanals bestimmen direkt die Leistung, den Geräuschpegel, die Lebensdauer und das Benutzererlebnis eines Produkts. Diese Präzisionsanforderungen im Millimeter- und sogar Mikrometerbereich bringen die Fertigungsherausforderungen an ihre Grenzen.

Ningbo Weishuo nutzt modernstes Fachwissen im Bereich Präzisionsformen für Automobilkomponenten und bringt dieses unermüdliche Streben nach „mikroskopischer Präzision“ und „Funktionszuverlässigkeit“ in den Formensektor für Kleingeräte. Wir wissen, dass ein winziger Grat Getriebegeräusche verursachen kann und eine Verformung von 0,01 mm dazu führen kann, dass ein Schnappverschluss nicht mehr funktioniert. Daher sind die von uns gelieferten Formen Meister des mikroskopischen Bereichs. Mit modernsten Bearbeitungsgeräten und Simulationstechnologie fertigen wir makellose Mikrokavitäten in kleinsten Abmessungen und stellen sicher, dass diese Perfektion Millionen von Zyklen überdauert. Wenn Sie sich für uns entscheiden, entscheiden Sie sich für eine vertrauenswürdige Präzisionsgrundlage für die Kernfunktionalität und dauerhafte Qualität Ihres Produkts.

Technische Kernmerkmale: Auf Präzision und Haltbarkeit ausgelegt

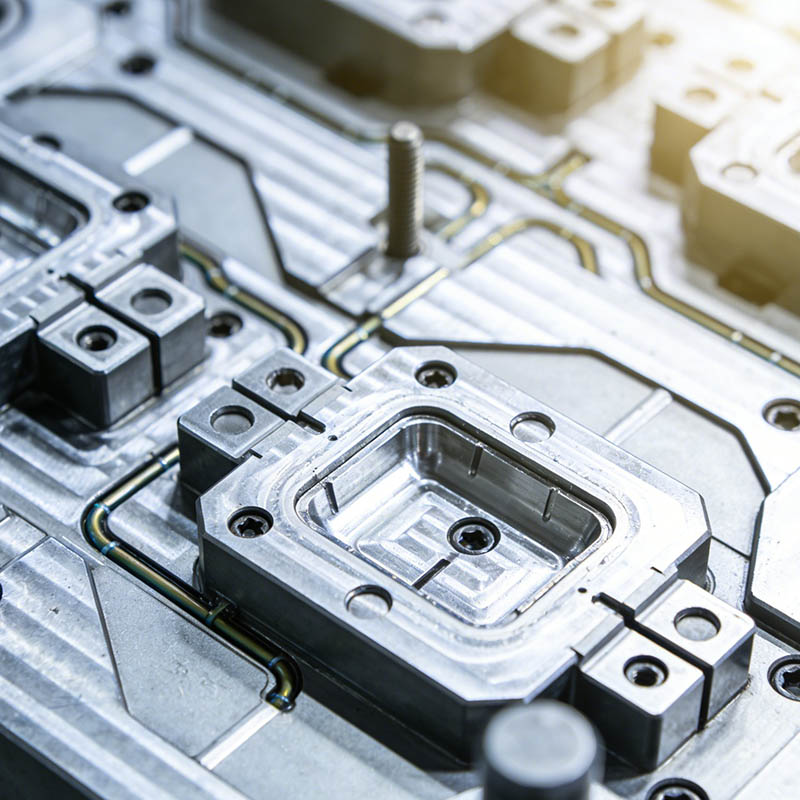

Mikrostrukturformen mit Null-Fehler-Garantie
Herausforderung: Kleingerätekomponenten weisen häufig Mikrozahnräder mit Zahnbreiten unter 0,5 mm, dünne Wände mit ultrahohem Seitenverhältnis und Präzisionsschultern auf, die für das bloße Auge unsichtbar sind – anfällig für Kurzschüsse, Spannungskonzentration oder Blitzlicht.
Lösung: Um diese Herausforderungen beim Spritzgießen im Mikromaßstab zu bewältigen, konzentrieren wir uns auf präzise Steuerung und systematische Optimierung vom Formendesign bis hin zu den Prozessparametern. Für Formen verfeinern wir die Anguss- und Anschnittkonstruktionen, um sicherzustellen, dass die Schmelze reibungslos und synchron in jedes noch so kleine Zahnprofil und jede Ecke fließt. Ein Temperaturkontrollsystem für präzise Strukturkomponentenformen für kleine Haushaltsgeräte ermöglicht ein differenziertes lokales Temperaturmanagement und fördert eine ausgewogene Kühlung, um Spannungen und Verformungen zu minimieren. Auf Prozessebene erreichen wir durch sorgfältige Abstimmung die optimale Balance zwischen hoher Einspritzgeschwindigkeit und Druck. In Kombination mit mehrstufigen Nachdruckstrategien stellt dies sicher, dass Mikrostrukturen vollständig gefüllt sind und gleichzeitig Gratbildung verhindert wird. Das Hauptziel besteht darin, eine stabile, konsistente und fehlerfreie Replikation dieser mikroskopischen Präzisionsmerkmale in jedem Einspritzzyklus zu gewährleisten und so eine solide Grundlage für die zuverlässige Montage und den leisen Betrieb von Kleingeräten zu schaffen.

Ultrahohe Dimensionsstabilität und Konsistenzkontrolle

Herausforderung: Moderne Strukturbauteile erfordern oft eine Anpassung an verschiedene technische Kunststoffe (z. B. ABS, PC, PA, PPS), deren Schrumpfungsraten deutlich von einigen Zehntel Prozent bis zu mehreren Prozent variieren. In Formen mit mehreren Kavitäten wird diese Komplexität der Materialschrumpfung noch verstärkt, was leicht zu Schwankungen bei Abmessungen, Gewicht und sogar mechanischen Eigenschaften zwischen den Kavitäten führt. Dies gefährdet direkt die Konsistenz der Massenproduktion und die Austauschbarkeit der Baugruppen.
 Lösung: Wir meistern diese Herausforderung, indem wir ein prädiktives und kollaboratives Steuerungssystem basierend auf Materialeigenschaften etablieren. Zunächst simulieren und analysieren wir in den frühen Phasen des Formenbaus verschiedene Materialien mithilfe einer umfangreichen Datenbank mit Materialeigenschaften und Schrumpfungsmodellen. Basierend auf dieser Analyse implementieren wir differenzierte Vorkompensationen und ausgewogene Designs für das Angusssystem (z. B. Heißkanäle), Kühlkanäle und Hohlraumabmessungen, um Schwankungen der Materialschrumpfung an der Quelle entgegenzuwirken. Während der Produktion nutzen wir reaktionsschnelle Mehrzonen-Temperaturregelungs- und geschlossene Einspritzsysteme, um die Füll- und Nachdruckprozesse für jede Kavität unabhängig voneinander zu optimieren. Dadurch wird sichergestellt, dass die Schmelze in jeder Kavität identische Bedingungen erfährt. Schließlich garantieren wir durch umfassende digitale Prozessüberwachung und Teilegewichtsverwaltung vom ersten Teil bis zur Massenproduktion, dass jedes mit dem Mehrkavitätenwerkzeug hergestellte Bauteil unabhängig vom verwendeten Material die gleichen strengen Standards erfüllt und so eine echte Nullvariation bei Leistung und Abmessungen erreicht wird.

Optimiertes Design für hohe Effizienz und automatisierte Produktion
Herausforderung: Die große Nachfrage nach Kleingerätekomponenten erfordert Formen mit außergewöhnlicher Produktionseffizienz und Automatisierungskompatibilität.
Lösung: Entwerfen Sie gestapelte Formen mit Konfigurationen von 1 Kavität zu 2, 1 Kavität zu 4 oder noch höheren Kavitäten, um die Leistung pro Einspritzzyklus zu maximieren. Integrieren Sie In-Mold-Anschnitts-, automatische Erkennungs- und Sortiersysteme, um eine vollautomatische Produktion zu ermöglichen.
Optimierte Anguss- und Auswurfsysteme für die Teileentnahme durch Roboter sorgen für Stabilität im Produktionszyklus.

Typische Anwendungsteile und Wertevergleich

Unser Serviceprozess: Agil, präzise, ​​vollständig kollaborativ

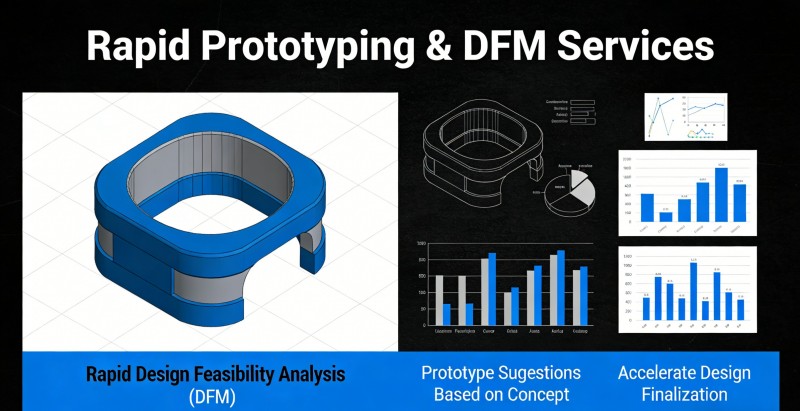

1. Rapid Prototyping und DFM: Wir bieten eine schnelle Design-Machbarkeitsanalyse (DFM) und Prototyping-Empfehlungen basierend auf Ihrem Konzept, um die Design-Finalisierung zu beschleunigen.

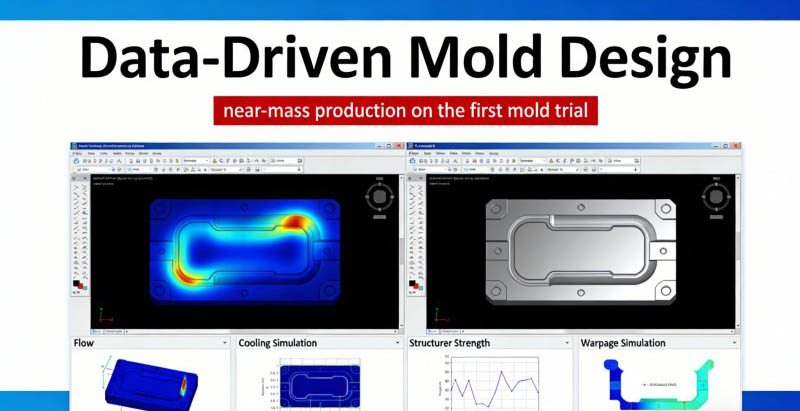

2. Datengesteuertes Formendesign: Einsatz professioneller Software für das vollständige 3D-Design mit detaillierter Simulation von Strömung, Kühlung, Strukturfestigkeit und Verzug, um „beim ersten Formversuch eine seriennahe Qualität“ zu erreichen.
3. Präzisionsbearbeitung im Mikrometerbereich: Durch den Einsatz von Präzisionsgeräten in temperaturkontrollierten Werkstätten stellen wir kritische Maßtoleranzen innerhalb von ±0,02 mm sicher.

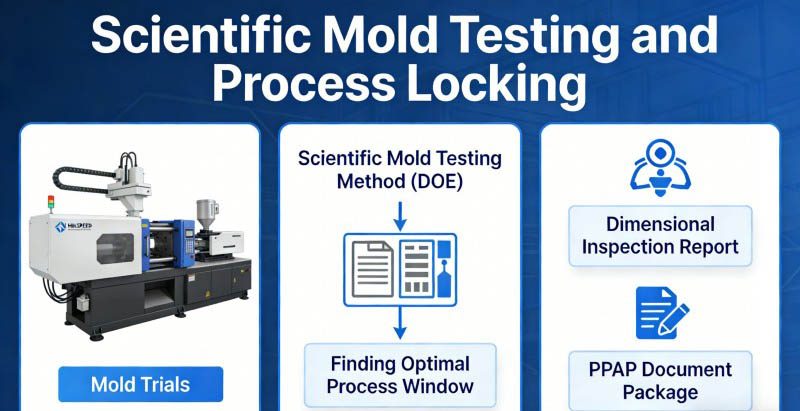

4. Wissenschaftliches Probeformen und Prozesssperre: Führen Sie Probeformen auf unseren Hochgeschwindigkeits-Präzisionsspritzgussmaschinen durch. Nutzen Sie Design of Experiments (DOE), um optimale Prozessfenster zu identifizieren und umfassende Dimensionsprüfberichte und PPAP-Dokumentationspakete zu liefern.
5. Produktionsunterstützung und kontinuierliche Optimierung: Wir bieten Unterstützung bei der Massenproduktion vor Ort und führen eine fortlaufende Optimierung auf der Grundlage von Produktionsdaten durch und bieten technische Empfehlungen für Produkt-Upgrades und Kostensenkungen.

Häufig gestellte Fragen (FAQ)

F1: Welche speziellen Gegenmaßnahmen wenden Ihre Formen für stark glasfaserverstärkte Materialien (z. B. PBT + 30 % GF) an, die üblicherweise in Kleingeräten verwendet werden?
A1: Das ist unsere Spezialität. Für den hohen Verschleiß und die anisotrope Schrumpfung von Materialien mit hohem Glasfasergehalt wenden wir eine kombinierte Strategie an: 1) Gegenmaßnahmen zur Verschleißfestigkeit: Wie bereits erwähnt, Verwendung von hochwertigem verschleißfestem Stahl und Beschichtungen; 2) Gegenmaßnahmen zur Korrosionsbeständigkeit: Verwendung von korrosionsbeständigem Edelstahl oder Beschichtungen, um sauren Substanzen standzuhalten, die durch Glasfaserhydrolyse entstehen; 3) Schrumpfungskontrolle: Präzise Formflussanalyse und Formtemperaturkontrolle, kombiniert mit der Heißkanaltechnologie mit sequentiellen Ventilen zur Steuerung der Faserorientierung, um Verformungen durch Verzug effektiv zu bewältigen.

F2: Unser neues Produkt erfordert mehrere Präzisionsstrukturkomponenten. Können Sie eine „mehrteilige Familienform“-Lösung anbieten?
A2: Ja, dies ist ein gängiges und effizientes Modell, das wir für Kleingerätekunden verwenden. Unter einer „Familienform“ versteht man die Herstellung mehrerer unterschiedlicher Teile aus demselben Material für dasselbe Produkt in einer einzigen Form. Durch präzise Auswuchtung des Läufers und Kühldesign stellen wir sicher, dass alle Teile mit unterschiedlichen Formen in separaten Hohlräumen ihren jeweiligen Qualitätsstandards entsprechen. Dies reduziert Ihre Investition pro Form erheblich und steigert die Produktions- und Montageeffizienz.

F3: Wie sieht der typische Lieferzyklus für Formen aus? Unsere Produktiterationen erfolgen schnell.
A3: Für kleine Präzisionsformen mit mehreren Kavitäten beträgt unser Standardlieferzyklus (vom Design-Freeze bis zur T1-Testform) 8–12 Wochen. Wir haben einen auf die Kleingeräteindustrie zugeschnittenen Schnellreaktions-Projektworkflow etabliert, der standardisierte Module und gleichzeitiges Engineering nutzt, um Zeitpläne zu verkürzen. Bei dringendem Bedarf können wir beschleunigte Kanäle aktivieren, um sie vollständig an Ihren Markteinführungsplan anzupassen.

F4: Kann Weishuo über Formen hinaus auch Spritzgussproduktion und Sekundärbearbeitung (z. B. Ultraschallschweißen) für Teile anbieten?
A4: Ja, wir bieten eine Komplettlösung für „Formen + Produkte“ aus einer Hand. Unsere Anlage verfügt über Hochgeschwindigkeits-Präzisionsspritzgussmaschinen mit einem Gewicht von 60 bis 350 Tonnen, die speziell für Kleingerätekomponenten geeignet sind, ergänzt durch eine Reinraumumgebung. Wir integrieren auch gängige Sekundärprozesse wie Ultraschallschweißen, Lasergravur und Schraubeneinbringen. Dies ermöglicht eine durchgängige Lieferung von Rohpellets bis hin zu fertigen Baugruppen, gewährleistet die Qualitätskontrolle und vereinfacht Ihr Lieferkettenmanagement.
